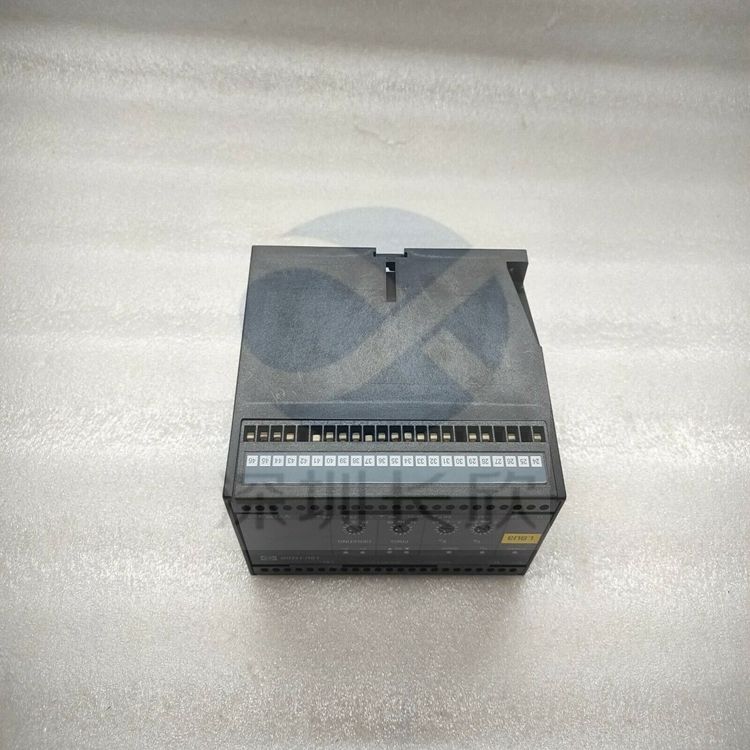

DEIF RMC-111D

1.1.1應用

RMC-111D、RMC-122D和RMC-132D型保護電流繼電器構成完整的DEIF系列繼電器的一部分，用于

發電機的保護和控制。繼電器適用于海上和陸地設施。還提供

差動電流繼電器（RMC-131D）。

繼電器為主要船級社認可的類型。

RMC-111D（ANSI代碼50/51）

該短路繼電器適用于僅需要短路電流保護的情況（I>>）。

RMC-122D（ANSI代碼50/51）

這種短路和過電流組合繼電器用于保護發電機免受過電流和短路的影響

電流（I>+I>>）。

RMC-132D（ANSI代碼50/51）

這種雙過電流繼電器適用于需要兩級過電流保護的情況（I>+I>）。

1.1.2測量原理

繼電器測量三相電流的最高值，提供正弦電流下的RMS測量。

測量基于I>的平均值和I>>的峰值。如果電流超過設定值，輸出將被激活。

通過電位計在繼電器的前部設置設定點值。如果超過，則會生成故障信號，并且

相關的黃色LED點亮。

1.1.3定時器功能

當超過設定值時，其計時器啟動，并且只要故障條件存在，計時器就會運行。

如果故障消失，計時器將重置。當計時器到期時，觸點將被激活，相關的紅色LED將點亮。
